iSVD78C-36V-10-A14-001
產品中心 行星關節模組

iSVD78C-36V-10-A14-001

富興步進電機提供高性能的兩相及三相混合式步進電機，有多種尺寸和輸出扭矩，單極性或雙極性控制以及單軸或雙軸。產品分為標準型，力矩增強型，高防護型等，可以充分滿足不同用戶的各種應用需求。
選件:
  • iSVD78C-36V-10-A14-001

    編碼器

  • iSVD78C-36V-10-A14-001

    齒輪箱

  • iSVD78C-36V-10-A14-001

    接插件

  • iSVD78C-36V-10-A14-001

    剎車

標準使用狀態

1. 額定電壓： 36 VDC

2. 使用電壓范圍： 24V—50 VDC

3. 額定負載（CW）：6 N.m

4. 運轉方向： CW/CCW 從出軸方向看

5. 使用姿勢：出軸方向?yàn)?平或者垂直

6. 標準使用溫度：25±5℃

7. 使用溫度范圍：-20~50℃

8. 標準使用濕度：65%

9. 使用濕度范圍：5~85%,無凝露

10. 保存溫度范圍：-30~70℃

11. 絕緣等級：Class


電氣特性：

1. 空載轉速：315 rpm±10%

2. 空載電流：0.5 Arms

3. 額定負載： 6 N.m

4. 額定負載轉速：275rpm±10%

5. 額定負載相電流(峰值)：7Apk±10%

6. 峰值負載：17 N.m

7. 最?負載相電流(峰值)：23Apk±10%

8. 絕緣電阻/定子繞組：DC 500VAC, 100M Ohms

9. 耐?壓/定子與機殼： 600 VAC, 1s, 2mA

10. 電機反電勢：0.096Vrms/rpm±10%

11. 轉矩常數：1.22N.m/Arms

12. T-N曲線 （36V）


驅動器產品規格

項目
數據
額定?作電壓36VDC
允許最?電壓50VDC
額定?作相電流7Apk
最?允許相電流23Apk
待機功率≤18mA
CAN總線?特率1Mbps
尺?Φ58mm
?作環境溫度-20℃?50℃
控制板允許最?溫度105℃
編碼器分辨率14bit（單圈絕對值）


驅動器接口推薦品牌及型號

板端型號品牌?家線端型號品牌?家
XT30PB(2+2)-M.G.BAMASS（艾邁斯）XT30(2+2)-F.G.BAMASS（艾邁斯）


主要器件及規格


序號
項目
規格
數量
1
MCU芯?GD32F303RGT61 PCS
2驅動芯?6EDL71411 PCS
3磁編碼器芯?AS5047P1 PCS
4熱敏電阻NXFT15XH103FEAB021/NCP18XH103F03RB2 PCS
5功率MOSJMGG031V06A6 PCS

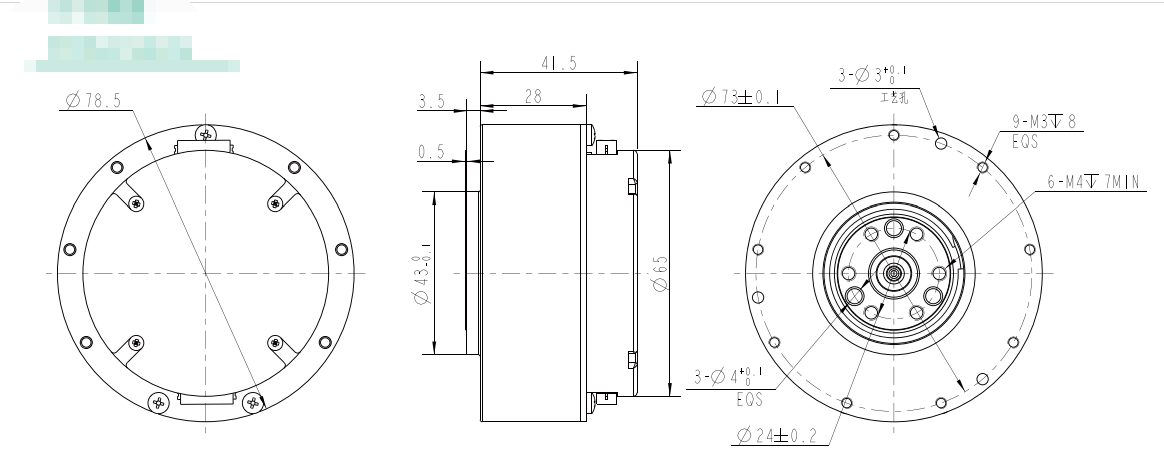

電機尺寸

資料下載
iSVD78C-36V-10-A14-001(3D) 850.98 KB
iSVD78C-36V-10-A14-001 203.65 KB
iSVD78C-36V-10-A14-001使用說明書250227 2.01 MB
